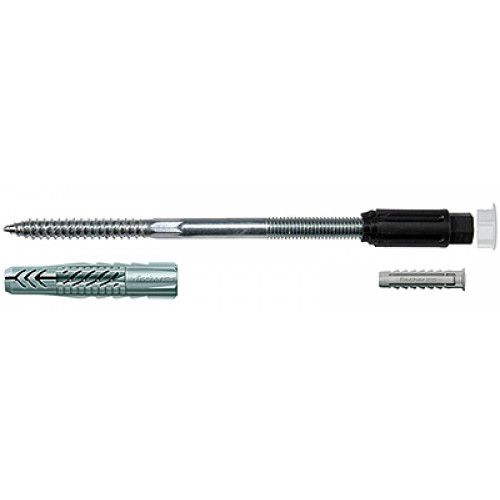

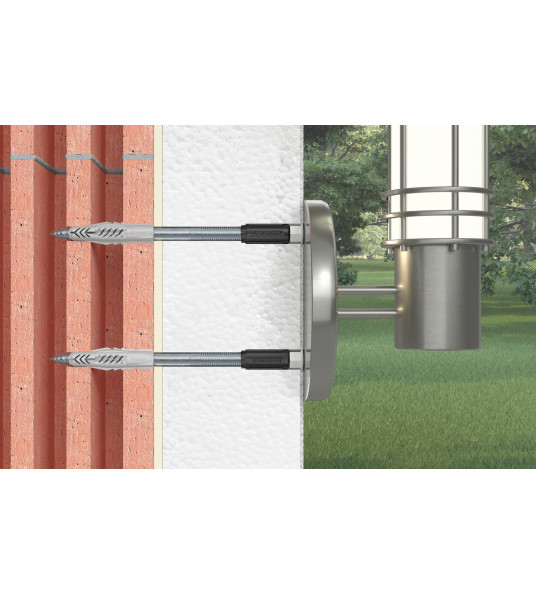

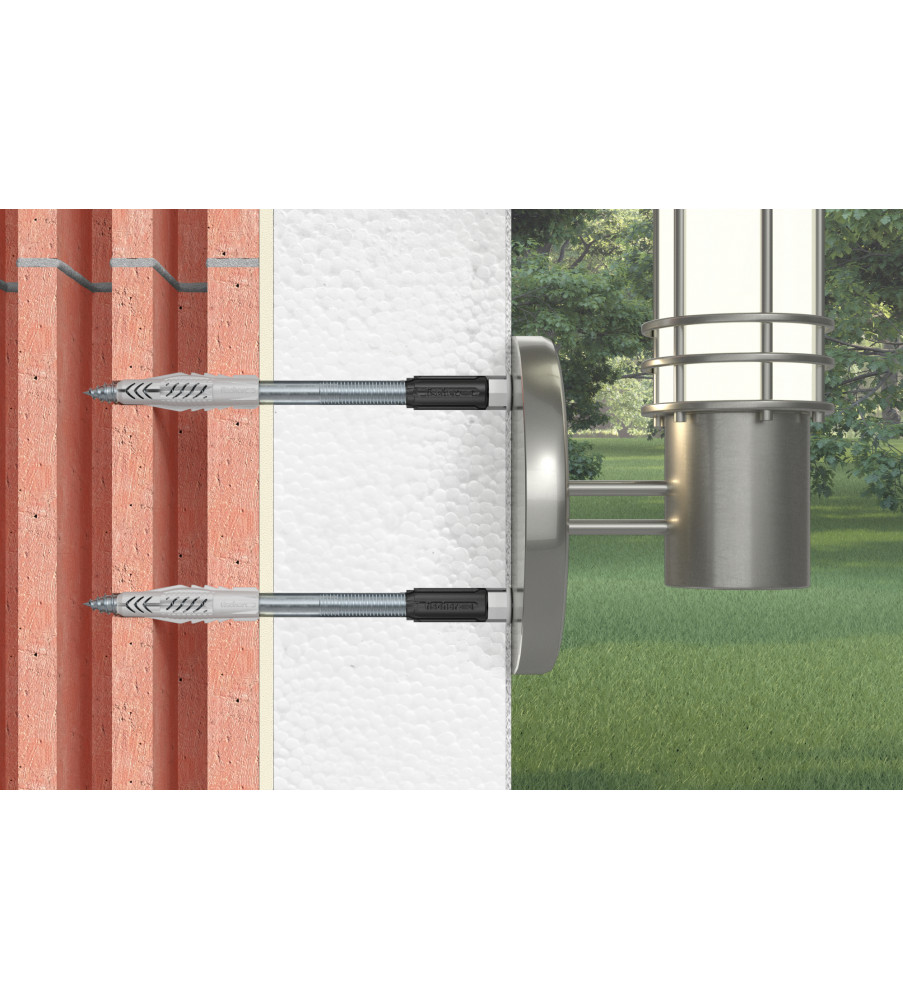

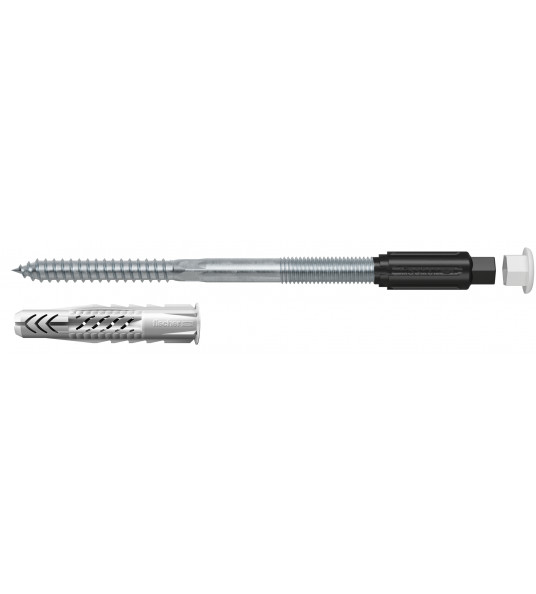

Het fischer Afstandsmontagesysteem TherMax 10 is een oplossing voor een bevestiging in de buitenmuur of warmtebrug in de WDVS. De stokschroef met de glasvezelversterkte conus freest zich automatisch door de pleister in het isolatiemateriaal. De stokschroef wordt bij de montage in de Universeelplug UX gedraaid en verankert zo stevig in het bouwmateriaal. De anti-koude-conus op de kop van de stokschroef onderbreekt de warmtebrug en neemt de buitenste bevestiging op. De TherMax bevestigt lichte lasten zoals lampen, brievenbussen of bliksemafleiders in beton, cellenbeton en metselwerk van volle en geperforeerde baksteen.
Top Kenmerken
Door de anti kou-conus geen warmtebruggen.
Montage zonder montagehulpstuk. Dat bespaart tijd.
Zelffrezende kunststof conus.
Exacte afstellingen zonder drukplaatsen en beschadiging van de WDVS.
Geschikt voor alle soorten bouwmateriaal.
Voordelen
De afstandsmontage maakt het afstelling van het montagestuk voor een exacte positionering mogelijk, waarbij drukplaatsen of beschadigingen van het WDVS worden voorkomen.
De kunststof conus onderbreekt de warmtebruggen tussen het montagestuk en de inwendige bevestiging en zorgt zo voor een energetisch verbeterde bevestiging.
De glasvezelversterkte kunststof conus freest zich automatische in het WDVS en maakt zo een eenvoudige en snelle montage zonder gebruik van speciaal gereedschap mogelijk.
De combinatie van de TherMax 10 met de universele plug UX verankert zich in de ondergrond.

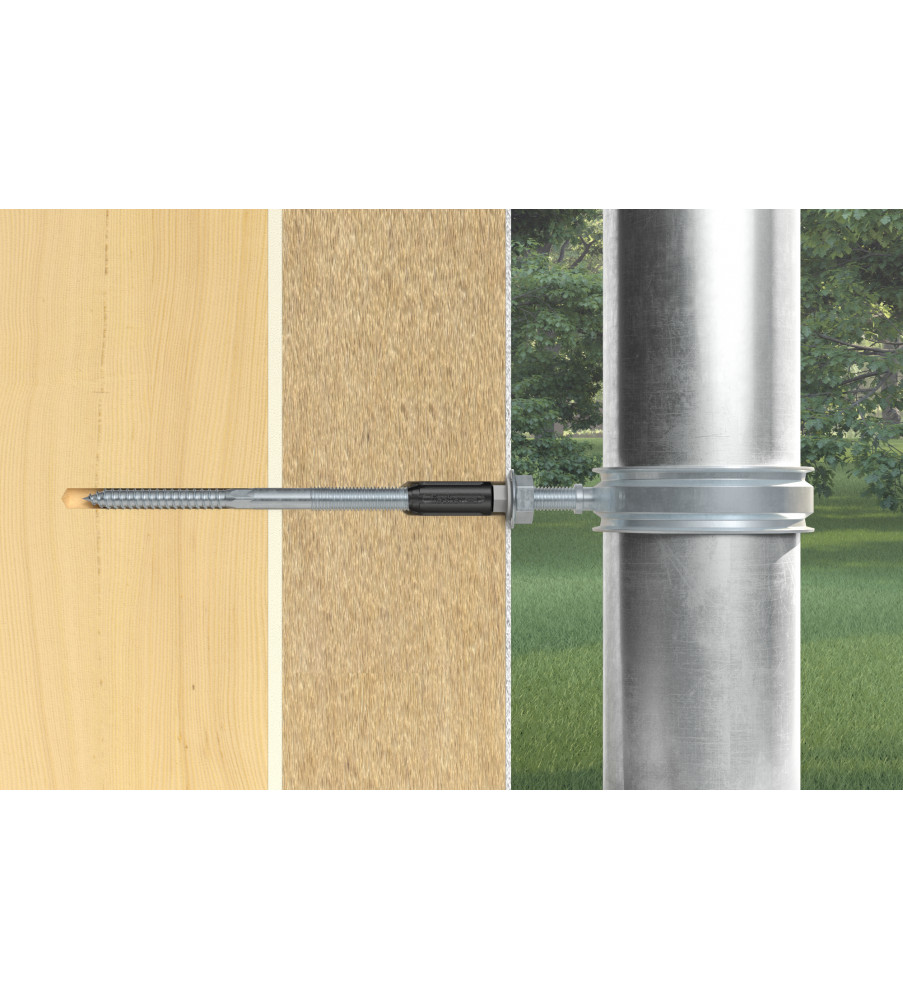

Zonder de UX-plug is na het voorboren ook een rechtstreekse montage in de houten ondergrond mogelijk.
Verwerking
TherMax 10 is geschikt voor de voorsteekmontage.
De glasvezelversterkte conus freest zich bij de montage automatisch door de pleisterlaag in het isolatiemateriaal.
Zo onderbreekt de anti-koude-conus de warmtebrug op betrouwbare wijze.
De montage gebeurt helemaal zonder speciaal gereedschap.
Bij gebruik in hout zonder plug moet het hout (zie de voetnoot onder de tabel) evenals het pleisterwerk worden voorgeboord: TherMax 10: d0 = 18 mm, h0 = 50 mm.
Het assortiment bevat aansluitmogelijkheden door middel van metrische schroeven M6/8/10, plaatschroeven 6,3 mm, spaanplaatschroeven 6,0 mm of spaanplaatschroeven 4,5 - 5,5 mm bij het gebruik van een plug SX Plus 5.
Bouwmaterialen
Beton
Geperforeerde baksteen
Holle bouwsteen van licht beton
Geperforeerde kalkzandsteen
Volle kalkzandsteen
Volle baksteen
Cellenbeton
Hout
ToepassingenVoor thermisch gescheiden bevestiging van:
Markeringen
Lampen
Brievenbussen
Bewegingssensoren
Afvoerpijpen
Bliksemafleiders
Geleidingsrails
Top Kenmerken
Door de anti kou-conus geen warmtebruggen.
Montage zonder montagehulpstuk. Dat bespaart tijd.
Zelffrezende kunststof conus.
Exacte afstellingen zonder drukplaatsen en beschadiging van de WDVS.
Geschikt voor alle soorten bouwmateriaal.
Voordelen
De afstandsmontage maakt het afstelling van het montagestuk voor een exacte positionering mogelijk, waarbij drukplaatsen of beschadigingen van het WDVS worden voorkomen.
De kunststof conus onderbreekt de warmtebruggen tussen het montagestuk en de inwendige bevestiging en zorgt zo voor een energetisch verbeterde bevestiging.
De glasvezelversterkte kunststof conus freest zich automatische in het WDVS en maakt zo een eenvoudige en snelle montage zonder gebruik van speciaal gereedschap mogelijk.
De combinatie van de TherMax 10 met de universele plug UX verankert zich in de ondergrond.
Zonder de UX-plug is na het voorboren ook een rechtstreekse montage in de houten ondergrond mogelijk.
Verwerking
TherMax 10 is geschikt voor de voorsteekmontage.
De glasvezelversterkte conus freest zich bij de montage automatisch door de pleisterlaag in het isolatiemateriaal.
Zo onderbreekt de anti-koude-conus de warmtebrug op betrouwbare wijze.
De montage gebeurt helemaal zonder speciaal gereedschap.
Bij gebruik in hout zonder plug moet het hout (zie de voetnoot onder de tabel) evenals het pleisterwerk worden voorgeboord: TherMax 10: d0 = 18 mm, h0 = 50 mm.
Het assortiment bevat aansluitmogelijkheden door middel van metrische schroeven M6/8/10, plaatschroeven 6,3 mm, spaanplaatschroeven 6,0 mm of spaanplaatschroeven 4,5 - 5,5 mm bij het gebruik van een plug SX Plus 5.
Bouwmaterialen
Beton
Geperforeerde baksteen
Holle bouwsteen van licht beton
Geperforeerde kalkzandsteen
Volle kalkzandsteen
Volle baksteen
Cellenbeton
Hout
ToepassingenVoor thermisch gescheiden bevestiging van:
Markeringen
Lampen
Brievenbussen
Bewegingssensoren
Afvoerpijpen
Bliksemafleiders
Geleidingsrails
| Diameter afdekkap | 22 [mm] |
| Boordiameter | 12 [mm] |
| Boorgatdiepte | 220 [mm] |
| Draadmaat (metrisch) | 10 [mm] |
| Kleur afdekkap | wit |
| Materiaal | elektrolytisch verzinkt staal |
| Draad | 10 [mm] |
| Draad | M10 |
| Nuttige lengte | 140 - 160 [mm] |
| Nuttige lengte | 140 - 160 [mm] |
| Sleutelwijdte | 13 [mm] |
| Spaanplaatschroef en metrische bout | M10 |
| Verankeringsdiepte | 70 [mm] |
