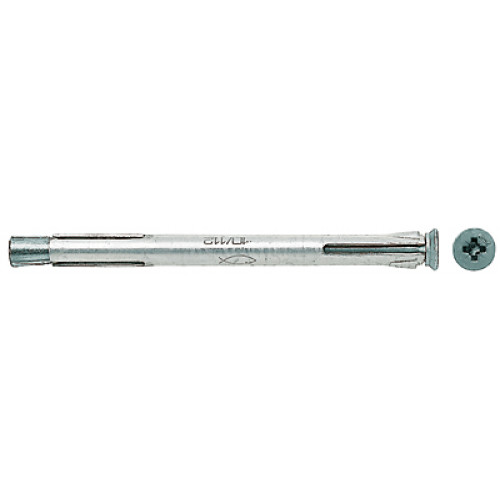

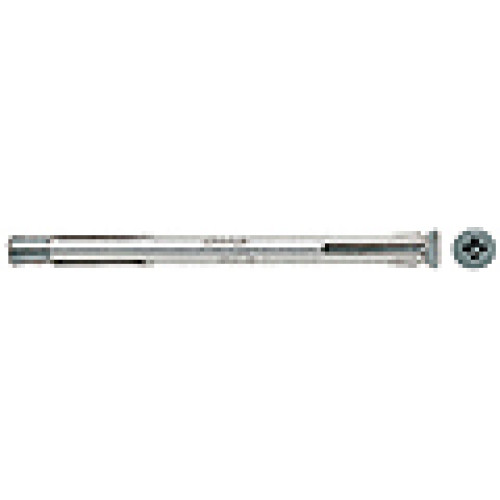

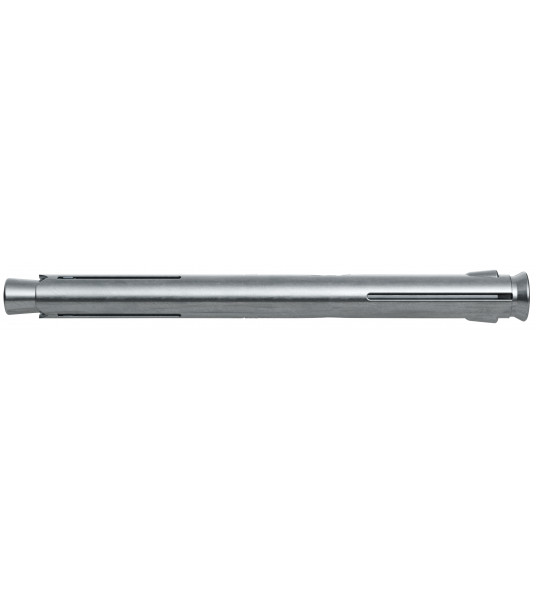

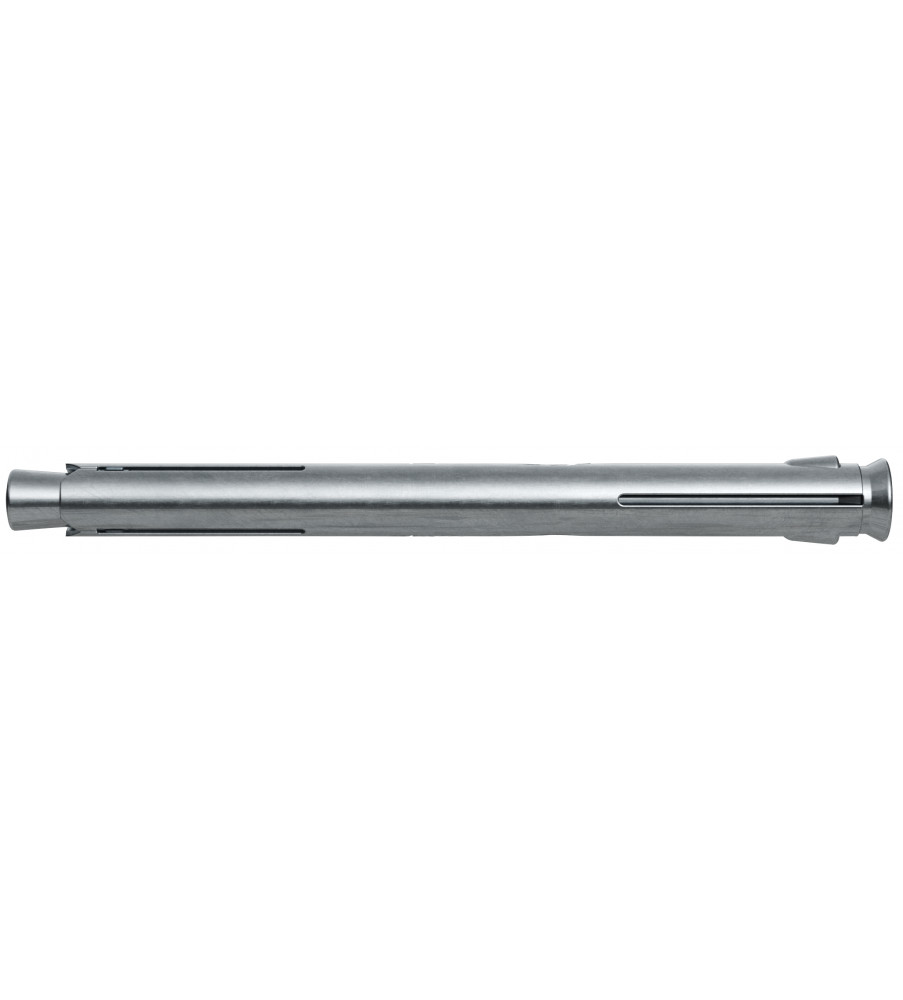

De fischer Metalen kozijnplug F 10 M is een speciale plug voor een spanningsvrije afstandsmontage van raam- en deurkozijnen. De plug bestaat uit een metalen huls en een schroef met verzonken kop van gegalvaniseerd staal. De F 10 M wordt in de tijdbesparende doorsteekmontage geplaatst. Bij het aandraaien van de schroef wordt de conus in de huls getrokken, spreidt open en spant deze tegen de wand van het boorgat. Zo wordt het kozijn spanningsvrij in massieve en geperforeerde bouwmaterialen bevestigd. De fischer Metalen kozijnplug F 10 M is behalve voor de bevestiging van raam- en deurkozijnen ook geschikt voor kanthout.
Top Kenmerken
Brandveiligheid gekeurd overeenkomstig R 120: Gebruik in brandveiligheidsrelevante toepassingen.
Spanningsvrije bevestiging met een lange levensduur van het kozijnen. Doorlopend schroefdraad voorkomt het aantrekken van het kozijn.
Gebruik voor alle soorten massief en poreus bouwmateriaal reduceert de complexiteit.
Trek- en drukbestendige verankering van metalen en kunststof profielen.
Met schroef met verzonken kop.
Voordelen
De F-M metalen kozijnplug beschikt over een brandcertificaat van R120, waardoor deze zeer geschikt is voor situaties waar brandveiligheid een vereiste is.
Het werkingsprincipe voorkomt dat het raamkozijn tegen de ondergrond wordt getrokken en zorgt voor een spanningsvrije en duurzame bevestiging van het kozijn.
De speciale plugvorm verankert de metalen en kunststof profielen tegen druk- en trekbelastingen en zorgt voor een stevig houvast van het kozijn.
De afdekkappen (afzonderlijk verkrijgbaar) kunnen worden gebruikt om de schroefkoppen af te dekken.
Verwerking

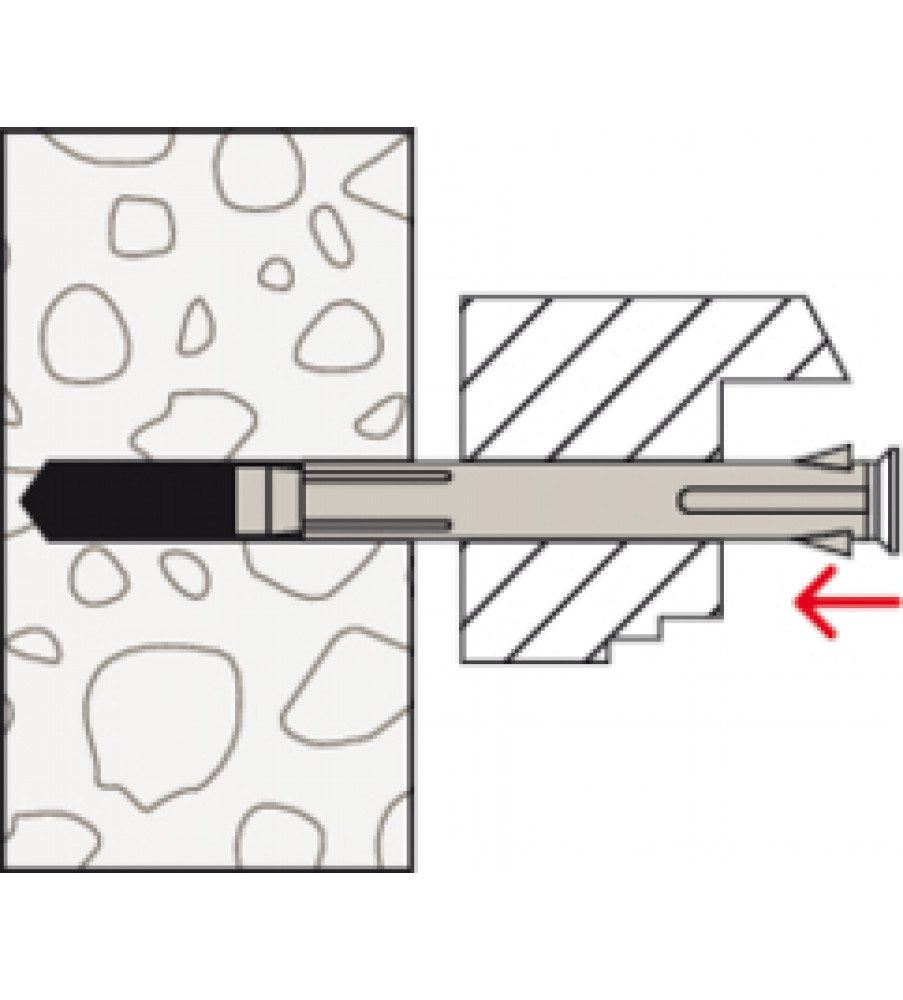

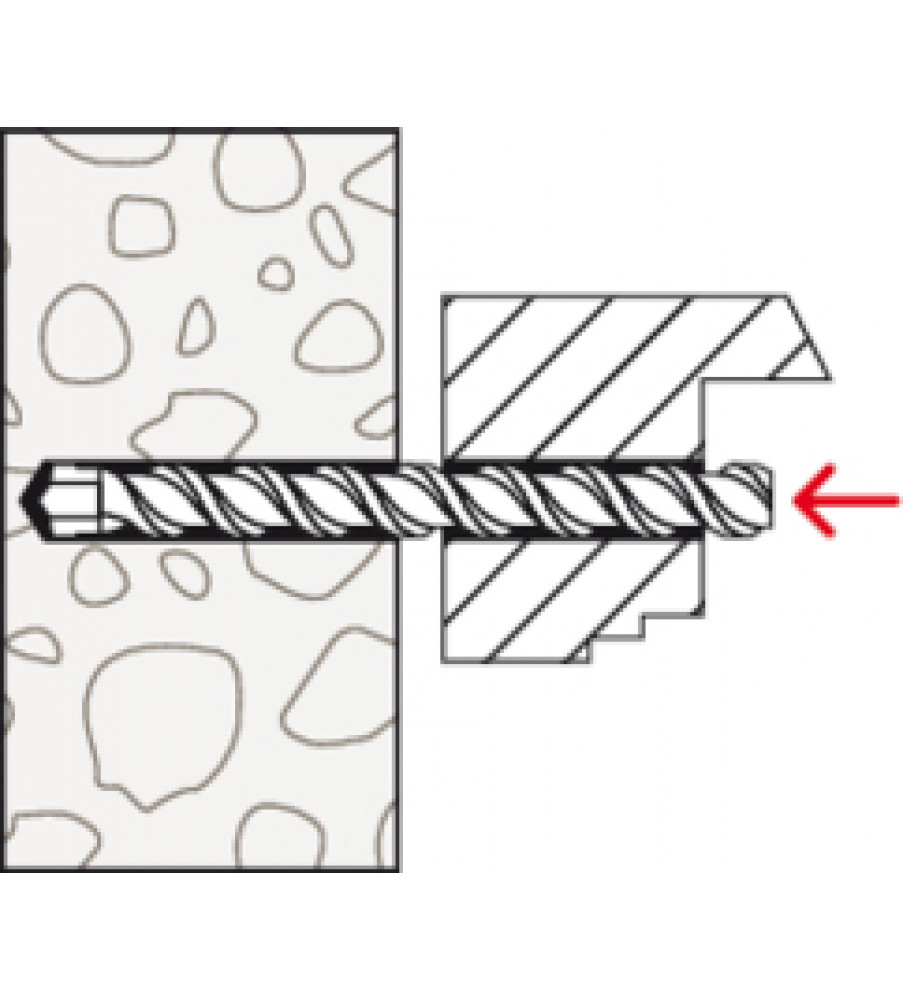

De F-M is geschikt voor doordrukmontage.

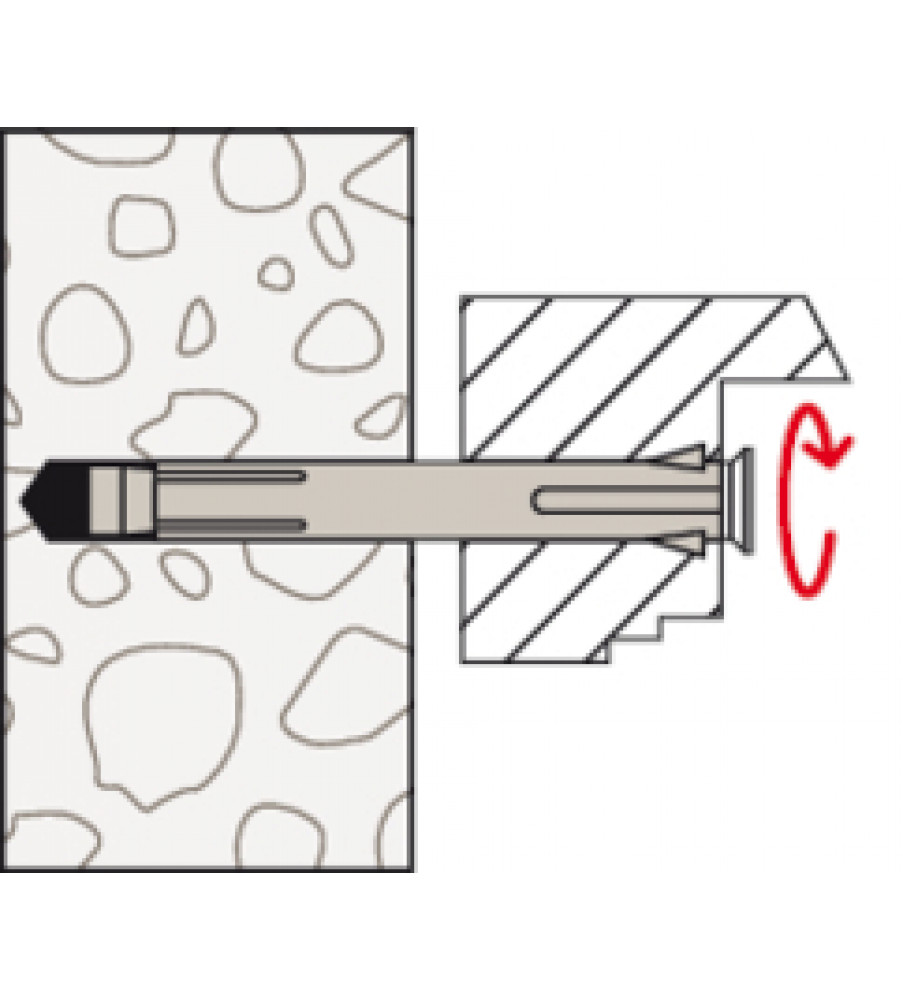

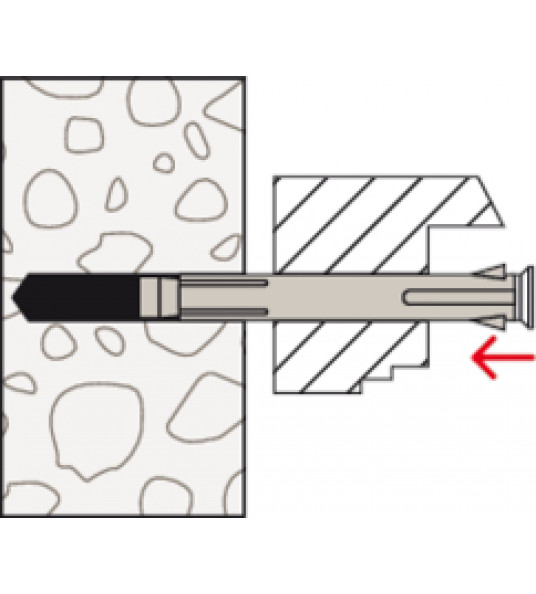

Door de schroef aan te draaien wordt de conus in de huls getrokken en zet de bevestiging uit in het boorgat. De deur- en raamkozijnen worden zo spanningsvrij vastgezet.
Het maximale montagekoppel is 5 Nm.
Bouwmaterialen
Beton
Geperforeerde baksteen
Holle bouwsteen van licht beton
Geperforeerde kalkzandsteen
Volle kalkzandsteen
Cellenbeton
Volle baksteen van lichtbeton
Volle baksteen
Toepassingen
Raamkozijnen

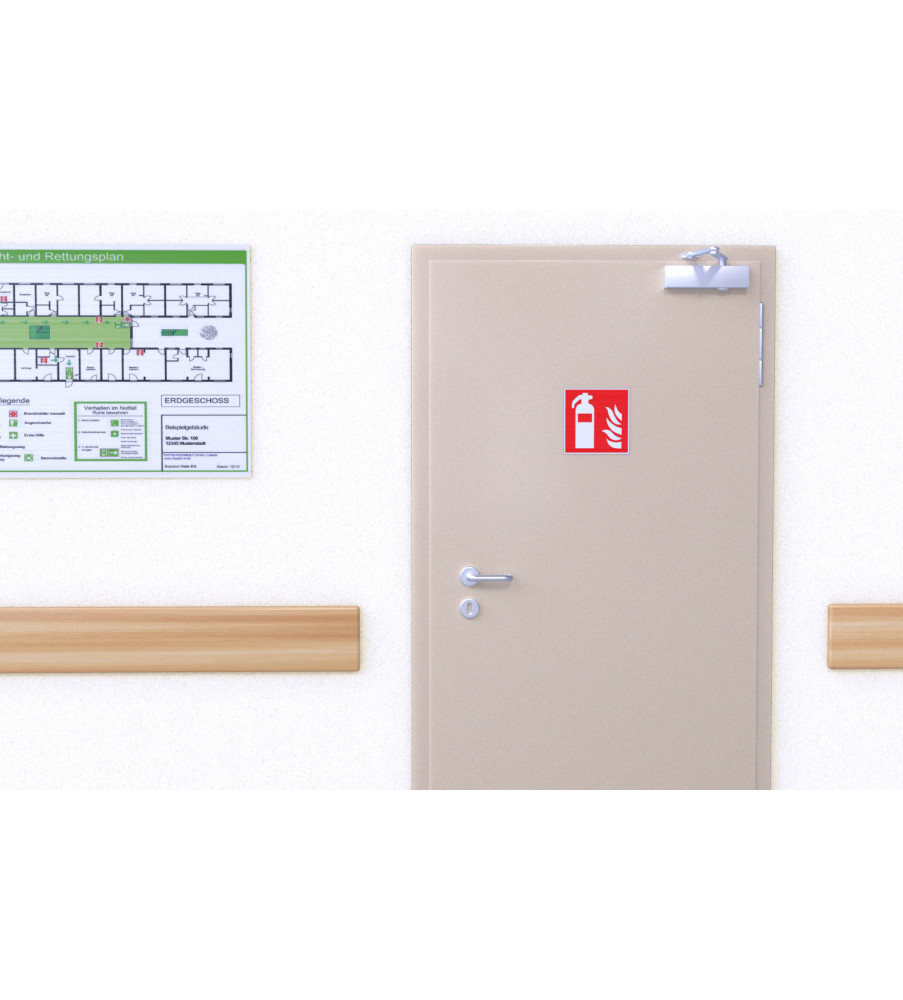

Deurkozijnen
Rachelwerk
Top Kenmerken
Brandveiligheid gekeurd overeenkomstig R 120: Gebruik in brandveiligheidsrelevante toepassingen.
Spanningsvrije bevestiging met een lange levensduur van het kozijnen. Doorlopend schroefdraad voorkomt het aantrekken van het kozijn.
Gebruik voor alle soorten massief en poreus bouwmateriaal reduceert de complexiteit.
Trek- en drukbestendige verankering van metalen en kunststof profielen.
Met schroef met verzonken kop.
Voordelen
De F-M metalen kozijnplug beschikt over een brandcertificaat van R120, waardoor deze zeer geschikt is voor situaties waar brandveiligheid een vereiste is.
Het werkingsprincipe voorkomt dat het raamkozijn tegen de ondergrond wordt getrokken en zorgt voor een spanningsvrije en duurzame bevestiging van het kozijn.
De speciale plugvorm verankert de metalen en kunststof profielen tegen druk- en trekbelastingen en zorgt voor een stevig houvast van het kozijn.
De afdekkappen (afzonderlijk verkrijgbaar) kunnen worden gebruikt om de schroefkoppen af te dekken.
Verwerking
De F-M is geschikt voor doordrukmontage.
Door de schroef aan te draaien wordt de conus in de huls getrokken en zet de bevestiging uit in het boorgat. De deur- en raamkozijnen worden zo spanningsvrij vastgezet.
Het maximale montagekoppel is 5 Nm.
Bouwmaterialen
Beton
Geperforeerde baksteen
Holle bouwsteen van licht beton
Geperforeerde kalkzandsteen
Volle kalkzandsteen
Cellenbeton
Volle baksteen van lichtbeton
Volle baksteen
Toepassingen
Raamkozijnen
Deurkozijnen
Rachelwerk
| Boordiameter | 10 [mm] |
| Brandveiligheid FOUT | Ja |
| Pluglengte | 112 [mm] |
| Effectieve verankeringsdiepte | 30 [mm] |
| Afstandsmontage | Ja |
| Doorsteekmontage | Ja |
| Voorsteekmontage | Nee |
| Opname | Kruiskop PZ |
| Uitvoering | met schroef |
| Kopvariant | verzonkenkop |
| Brandwerendheid | R120 |
| Max. dikte aanbouwdeel | 82 [mm] |
| Min. boorgatdiepte bij doorsteekmontage | 130 [mm] |
| Min. verankeringsdiepte | 30 [mm] |
| Afmeting schroef | M6 x 125 [mm] |
